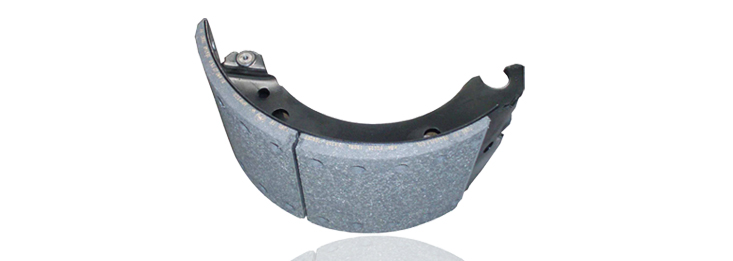

制動器所有零件如制動蹄、蹄片、銷軸等為標準通用設計，不分左右前后，可隨意更換。
快速更換式制動蹄，使用搭扣式制動蹄回位彈簧，方便制動蹄的檢查和更換。
制動蹄與支撐銷之間的卡口式連接，安裝方便、自動補償、回位迅速。彈性浮動C型卡環為磨損件，制動蹄本體為非磨損件，可以多次重復使用而不致降低制動平穩性。
| 序號 | 名稱 | 圖號 | 每軸用量 |
| 1 | 制動蹄總成SN4218 | 05.091.46.14.1 | 4 |
| 2 | 制動蹄總成SN4220 | 05.091.27.82.1 | 4 |
| 3 | 制動蹄總成SN4222 | 05.091.28.30.1 | 4 |
| 4 | 制動蹄總成SN3020 | 05.091.14.77.1 | 4 |

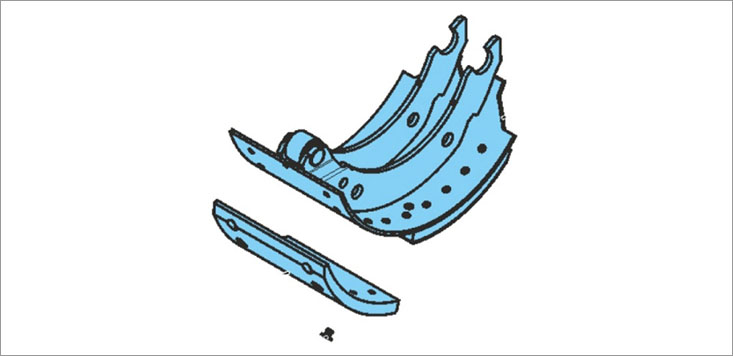

| 序號 | 產品名稱 | 圖號 | 數量 |
| 1 | 制動蹄總成SN4218 | 05.091.46.14.1 | |
|
|
制動蹄鐵 | 05.090.26.14.0 | 1 |
| 制動蹄片 | 03.092.26.85.0 | 2 | |
| 鉚釘 | 02.5805.80.35 | 20 | |
| 開口擋圈 | 03.310.70.15.0 | 2 | |
| 活動銷 | 03.084.75.24.0 | 1 | |
| 襯套 | 03.112.00.62.0 | 1 | |
| 活動滾子 | 03.331.44.01.0 | 1 | |
| 2 | 制動蹄總成SN4220 | 05.091.27.82.1 | |
|
|
制動蹄鐵 | 05.090.27.06.0 | 1 |
| 制動蹄片 | 03.092.27.76.0 | 2 | |
| 鉚釘 | 02.5805.80.35 | 20 | |
| 開口擋圈 | 03.310.70.15.0 | 2 | |
| 活動銷 | 03.084.75.24.0 | 1 | |
| 襯套 | 03.112.00.62.0 | 1 | |
| 活動滾子 | 03.331.44.01.0 | 1 | |
| 3 | 制動蹄總成SN4222 | 05.091.28.30.1 | |
|
|
制動蹄鐵 | 05.090.28.04.0 | 1 |
| 制動蹄片 | 03.092.28.31.0 | 2 | |
| 鉚釘 | 02.5805.80.35 | 20 | |
| 開口擋圈 | 03.310.70.15.0 | 2 | |
| 活動銷 | 03.084.75.24.0 | 1 | |
| 襯套 | 03.112.00.62.0 | 1 | |
| 4 | 制動蹄總成SN3020 | 05.091.14.77.1 | |
|
|
制動蹄鐵 | 05.090.14.17.0 | 1 |
| 制動蹄片 | 03.092.14.45.0 | 2 | |
| 鉚釘 | 02.5805.80.35 | 16 | |
| 開口擋圈 | 03.310.70.15.0 | 2 | |
| 活動銷 | 03.084.75.24.0 | 1 | |
| 襯套 | 03.112.00.62.0 | 1 | |
| 活動滾子 | 03.331.44.01.0 | 1 |
